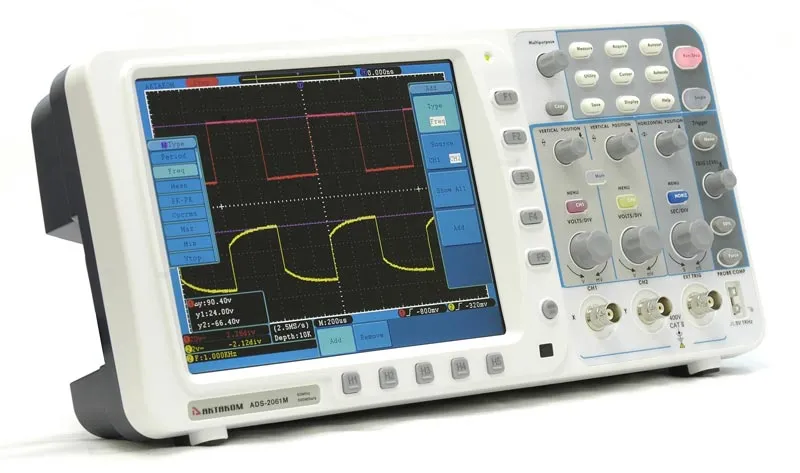

Цифровой осциллограф Актаком ADS-2061M

16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) Параметры вертикальной системы АЦП 8 бит Вертикальное отклонение 2 мВ/дел ~ 10 В/дел Диапазон смещения ±10 делений Полоса пропускания для аналогового периодического сигнала 60 МГц Полоса пропускания для однократного сигнала Полный диапазон Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB) Время нарастания (60 МГц) ≤5.8 нс (типичное) Погрешность коэф. усиления ±3% Погрешность коэф. усиления (усреднения) Усреднение по 16 регистрациям: ±(3% + 0.05 дел) Измерения Курсорные ΔV и ΔT между курсорами Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty Математические операции +, -, *, /, FFT Сохранение во внутреннюю память 15 осциллограмм Фигуры Лиссажу Диапазон Полный Сдвиг фаз ±3 градуса Частота (типичное) 1 кГц прямоугольного сигналаСистема запуска Характеристики Значене Диапазон уровня запуска Внутренний ±6 делений от центра экрана EXT ±600 мВ EXT/5 ±3 В Погрешность уровня запуска (типичная) Внутренний ±0.3 деления EXT ±(40 мВ + 6% от утановл. значения) EXT/5 ±(200mV +6% от утановл. значения) Блокировка уровня запуска 100 нс ~ 10 с Автоматческая установка уровня 50% (типичное) Входной сигнал ≥50 Гц Запуск по фронту наклон нарастающий, спадающий чувствительность 0.3 деления Запуск по длительности импульса условие запруска положительная полярность импульса: >, , , , "Файлы для Вашего прибора АКТАКОМ", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные. В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.ADS-2061M Осциллограф цифровой - вид с аксессуарамиУвеличитьADS-2061M Осциллограф цифровой - панель управленияУвеличитьADS-2061M Осциллограф цифровой - интерфейсыУвеличитьADS-2061M Осциллограф цифровой - вид слеваУвеличитьADS-2061M Осциллограф цифровой - вид справаУвеличитьADS-2061M Осциллограф цифровой - вид сзадиУвеличитьADS-2061M Осциллограф цифровой - вид сверхуУвеличитьADS-2061M Осциллограф цифровой - ножки осциллографаУвеличитьADS-2061M Осциллограф цифровой - крепление батареиУвеличитьБыстрое преобразование Фурье в осциллографах ADS-2хх1M(V)Прибор предлагает четыре функции окна для FFT (БПФ): Rectangle, Hamming, Hanning и Blackman. Каждая функция окна предполагает компромисс между разрешающей способностью по частоте и точностью определения амплитуды. От приоритетов измерения и характеристик источника сигнала зависит, какое окно следует использовать. Рекомендации для выбора окна БПФ приведены в таблице. Рекомендации Окно Особенности Симметричные переходные процессы или выбросы, когда уровень сигнала до и после события практически равны. Синусоидальные колебания с равными амплитудами и постоянной частотой. Широкополосный белый шум с относительно медленно меняющимся спектром. Rectangle (прямоугольник) Прекрасное разрешение по частоте и наихудшее разрешение по амплитуде Синусоидальный, периодический и узкополосный белый шум. Асимметричные переходные процессы или выбросы, когда уровень сигнала до и после события значительно отличаются. Hanning По сравнению с Rectangle лучше точность по частоте и хуже по амплитуде Аналогично Hanning. Hamming У Хэмминга несколько лучше разрешение по частоте, чем у Хеннинга Одночастотная форма сигнала, для поиска гармоник высших порядков. Blackman Наилучшее разрешение по амплитуде, наихудшее по частоте При использовании БПФ следует придерживаться следующих правил: 1. Сигналы, имеющие составляющую постоянного тока или смещение, могут стать причиной неверной амплитуды результата FFT (БПФ). Для уменьшения влияния постоянной составляющей, необходимо включить связь по переменному току (закрытый вход, связь AC). 2. Для уменьшения влияния белого шума и помех дискретизации при периодических сигналах, используйте режим регистрации осциллографа — усреднение. 3. Для отображения на экране результатов FFT (БПФ) с большим динамическим диапазоном используйте шкалу dB. Шкала dB при выводе на экран использует по вертикали логарифмический масштаб. Статьи о продукции АКТАКОМОсциллограф, стирающий грань между переносными и настольными моделямиРанее принято было считать, что законодатели моды в осциллографии это Tektronix и Agilent Technologies. А все остальные только повторяют и догоняют. Но летом 2011 года стало ясно, что это ошибочное представление. Этим летом на рынке измерительной техники появился принципиально новый по конструкции цифровой запоминающий осциллограф АКТАКОМ АDS-2061M, а чуть позднее и вся серия, включая АDS-2061MV, АDS-2111M, АDS-2111MV, АDS-2121M, АDS-2121MV, АDS-2221M и АDS-2221MV. Серию этих осциллографов смело можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, прибор может работать от батареи, что это скорее гибрид настольного и портативного прибора.Использование входов и выходов цифрового осциллографа для интеграции в измерительную системуВ настоящее время цифровой осциллограф часто используется совместно с другими приборами для проведения сложных комплексных измерений и последующей обработки данных в составе измерительной системы. Например, комбинация ЦЗО с генератором сигналов позволяет снимать амплитудно-частотные характеристики (АЧХ) измерительных цепей, измерять задержки в линиях связи, характеризовать качество передачи по сигнальному тракту (измерения джиттера, метод глазковых диаграмм) и пр. Объединение нескольких осциллографов в одну измерительную систему позволяет осуществлять многоканальный сбор данных в сложных системах. Однако для интеграции осциллографа в единую измерительную систему, помимо возможностей передачи данных в ПК или локальную сеть, от него требуется наличие дополнительных технических возможностей.Вопросы и ответыКакие материалы для данного прибора доступны на сайте АКТАКОМ?Как выполнить автоматическую калибровку осциллографа?Каким образом можно сохранить данные осциллограммы для чтения в Excel?Как записать осциллограмму на внешнюю память?Как проверить наличие заявленной максимальной глубины записи (10 миллионов точек на канал) в осциллографах серии ADS-2xxxM/ADS-2xxxMVКак прочитать на ПК сигналы, сохраненные прибором в формате *.bin на USB-флешку?Как перенести на ПК осциллограммы, сохраненные во внутренней памяти прибора?При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?Почему в некоторых приборах сбрасываются часы реального времени?Какие материалы для данного прибора доступны на сайте АКТАКОМ?Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Программное обеспечениеAktakom DSO-Reader Light Программное обеспечение для портативных осциллографовВерсия: 1.0.2.5  Дата изменения: 24.05.2019Aktakom DSO-Reader Pro Программное обеспечение для портативных осциллографовВерсия: 1.0.2.9  Дата изменения: 24.05.2019Aktakom DSO-Soft Программное обеспечение для портативных осциллографовВерсия: 2.0.8.26  Дата изменения: 24.05.2019AULFConverter Конвертер файлов формата AKTAKOM USB LabВерсия: 1.0.4.4  Дата изменения: 24.05.2019ДокументацияADS-2031/V, 2061M/MV, 2071M/MV, 2111M/MV, 2121M/MV, 2221M/MV, 2322, 2332 краткая инструкцияРедакция: 160815   Дата изменения: 24.05.2019ADS-2031/V, 2061M/MV, 2071M/MV, 2111M/MV, 2121M/MV, 2221M/MV, 2322, 2332 руководство по эксплуатацииВключает методику поверки   Редакция: 150529   Дата изменения: 24.05.2019НаверхКак выполнить автоматическую калибровку осциллографа? Процедура автоматической калибровки (автокалибровки) позволяет повысить точность осциллографа при изменении температуры окружающей среды. Процедуру автокалибровки необходимо применить для достижения максимальной точности осциллографа при изменении температуры окружающей среды ≥5 градусов Цельсия. Для вызова процедуры автоматической калибровки нажмите кнопку UTILITY, затем нажмите кнопку H1. Далее поворотным регулятором выберите пункт меню Adjust. Меню автоматических настроек включает следующие пункты: Self Cal - вызов процедуры автоматической калибровки; Default - вызов заводских настроек (настроек, записанных в памяти прибора). Процедура автокалибровки следующая: Перед запуском автокалибровки необходимо отключить пробники и соединительные кабели от входных разъёмов осциллографа. Нажмите кнопку UTILITY. Нажмите кнопку H1. Поворотным регулятором выберите элемент Adjust. Нажмите кнопку H2. На экране осциллографа появится информационное окно. Нажмите кнопку H2 для запуска процедуры автокалибровки или любую другую кнопку, если процедуру автокалибровки выполнять не надо. НаверхКаким образом можно сохранить данные осциллограммы для чтения в Excel?Стандартно осциллограф позволяет сохранить данные на флеш память в файлах форматов *.bmp и *.bin. Для сохранения данных осциллограммы для последующего чтения в Excel можно воспользоваться программой Aktakom DSO-Reader Light или Aktakom DSO-Reader Pro, которые сохранят данные осциллограммы в формате AUL. Далее полученный файл с помощью программы Aktakom AULFConverter можно преобразовать в формат *.csv, который читается программой Excel. Пример можно посмотреть в описании приложения Aktakom AULFConverter, закладка "Применение". НаверхКак записать осциллограмму на внешнюю память?Сохранение данных на внешний носитель. Нажмите на панели управления осциллографа кнопку "save". На экране прибора станет доступно меню настройки сохранения данных. Кнопкой "H5" выберите место хранения "внешний". Кнопкой "H1" выберите тип данных. Wave - Формат сохранения - осциллограмма Setting - Формат сохранения - установки Image - Формат сохранения - изображение Record - Режим покадрового регистратора Кнопкой "H2" выберите источник данных. Кнопкой "H3" выберите объект и вывод. Нажмите "H4" для запуска сохранения. На экране осциллографа откроется окно, предлагающее задать имя файла, в который будут сохранены данные. Вращением рукоятки "Multipurpose" выбираются нужные клавиши экранной клавиатуры. Нажатие на эту рукоятку производит ввод выбраного символа. После задания имени файла, переместите курсор на экранную клавишу "enter" и нажмите. Данные запишутся в указанный файл. Далее их можно просмотреть с помощью програмного обеспечения AKTAKOM DSO-Reader Pro НаверхКак проверить наличие заявленной максимальной глубины записи (10 миллионов точек на канал) в осциллографах серии ADS-2xxxM/ADS-2xxxMVВариант 1. Просто посмотреть размер глубины записи в специальной области на рабочем окнеВариант 2. Можно рассчитать глубину записи автоматически1. Подадим на осциллограф сигнал c генератора в виде меандра с частотой 1 МГц.2. Нажмем кнопку "Auto" на осциллографе для получения устойчивой картинки.Здесь и в дальнейшем лучше проводить работу в режиме отображения сигнала точками (dots)3. Нажмите на кнопку ACQUIRE для вызова на экран основного меню регистрации. Далее нажмем функциональную кнопку H2 для перехода в режим выбора размера памяти и затем функциональную кнопку F5 для выбора размера памяти 10 миллионов точек (10 М).4. Остановим регистрацию сигнала. Для этого нажмите кнопку Run/Stop осциллографа5. Растянем осциллограмму, чтобы увидеть расстояние между точками.Из рисунка видно, что расстояние между точками соответствует одному делению. При развертке 1 нс/дел, точки располагаются через 1 нс.6. Далее установим развертку таким образом, чтобы весть захваченный сигнал оказался на экране. В нашем случае наиболее хорошо виден весь захваченный сигнал при развертке - 5 мс/дел.В этом случае захваченный сигнал занимает 2 деления, т.е. его длина 10 мс7. Теперь можно рассчитать сколько точек помещается в зарегистрированном сигнале. Для этого длину записанного в память сигнала 10 мс делим на расстояние между точками - 1 мс. Т.е, 10 мс/1 нс = 10 миллионов точек.Таким образом, видно, что заявленная максимальная глубина записи осциллографов Актаком серии AWG соответствует реальности и составляет 10 миллионов точек.Вариант 3. Расчет глубины записи на основе программного обеспечения1. Подадим на вход осциллографа CHA сигнал. На экране осциллографа увидим картинку аналогичную приведенной ниже:2. Вставим в USB-порт запоминающее устройство. Сохраним данные на USB-устройство. Для этого нажмем кнопку COPY . Процедура сохранения данных может занять несколько секунд.Вся дальнейшая обработка данных будет происходить на персональном компьютере3. В программе обработки сохраненных данных от осциллографа на персональном компьютере откройте закладку File и далее пункт Open. Выберите сохраненный файл и подтвердите ввод нажатием клавиши Открыть.4. Так как целью данной задачи является подтверждение возможности сохранить на осциллографе сигнал с глубиной записи 10 миллионов точек, то актуальным становится представление сигнала не в графической форме, а в виде таблицы данных. Для представления сигнала в виде таблицы данных нажмем на иконку Data Table:5. На экране появится представление данных, полученных с осциллографа в виде таблицы (листы с 1 по 2000)6. Прокрутив листы до конечного (с номером 2000) можно убедиться, что максимальная глубина записи достигает 10 млн. точек на канал НаверхКак прочитать на ПК сигналы, сохраненные прибором в формате *.bin на USB-флешку? Для чтения данных, записанных осциллографом на внешний USB-носитель в формате *.bin, можно воспользоваться программным обеспечением AKTAKOM DSO-Reader Pro. В данном ПО реализована возможность чтения *.bin файлов. В стандартном окне выбора файлов для чтения, необходимо в списке типов файлов выбрать "Битовые файлы осциллографа (*.bin)" как представлено на иллюстрации ниже: Нажать кнопку "Открыть" и ПО AKTAKOM DSO-Reader Pro отобразит сохраненный сигна: НаверхКак перенести на ПК осциллограммы, сохраненные во внутренней памяти прибора?У программного обеспечения, совместимого с серией осциллографов ADS-2xxx, такого функционала нет. Возможность перенести на ПК осциллограммы, сохраненные во внутренней памяти прибора есть у ПО DSO-Soft6000, совместимого с серией осциллографов ADS-6xxx НаверхПри изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?На самом деле никакой проблемы нет. Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала. Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s). Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс). Нормальное отображение при развертке 10 мс/дел:Искажение формы того же сигнала на развертке 10 с/дел:На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране. Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.НаверхПочему в некоторых приборах сбрасываются часы реального времени?Часы реального времени в любом приборе, например, в осциллографе, питаются от встроенного аккумулятора, который имеет особенность разряжаться. Поэтому сброс часов реального времени может происходить. Не следует забывать, функция часов является вспомогательной функцией и не прописана в технических параметрах прибора. Отсутствие этой функции в приборе, некорректная работа или сброс часов не могут быть отнесены к недостаткам прибора.НаверхПрограммное обеспечениеПрограммное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографовПрограмма AKTAKOM DSO-Reader Light служит для чтения, обработки и сохранения в файл данных из цифровых запоминающих осциллографов.Версия: 1.0.2.5  Дата изменения: 24.05.2019Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.ЗагрузитьAktakom DSO-Reader Pro Программное обеспечение для портативных осциллографовПрограмма AKTAKOM DSO-Reader Pro предназначена для профессионального использования данных измерения (осциллограмм) с широкими возможностями математической обработки результатов измерений и сохранения данных в файл для портативных цифровых запоминающих осциллографов АКТАКОМ серий ADS-2ххх, АСК-2ххх, АОС-2ххх. Реализованы автоматические измерения, курсорные измерения с 10 пользовательскими метками для измерений и навигации, возможность выбора анализируемого участка осциллограммы и большой выбор возможностей обработки полученного сигнала.Версия: 1.0.2.9  Дата изменения: 24.05.2019Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта после покупки этого программного обеспечения.ЗагрузитьAktakom DSO-Soft Программное обеспечение для портативных осциллографовАктаком DSO-Soft предназначено для подключения осциллографов Актаком АСК-2034, АСК-2067, АСК-2167, АСК-6022, АОС-2182, АОС-2282, а также осциллографов-мультиметров (в режиме осциллографа) Актаком АСК-2018, АСК-2028, АСК-2068 и АСК-2108 к персональному компьютеру.Версия: 2.0.8.26  Дата изменения: 24.05.2019Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.ЗагрузитьAULFConverter Конвертер файлов формата AKTAKOM USB LabУтилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.Версия: 1.0.4.4  Дата изменения: 24.05.2019Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты.Загрузить¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.ДокументацияADS-2031/V, 2061M/MV, 2071M/MV, 2111M/MV, 2121M/MV, 2221M/MV, 2322, 2332 краткая инструкцияРедакция: 160815   Дата изменения: 24.05.2019Читать/ЗагрузитьУ Вас уже есть этот прибор?Да     Нет1. Вы можете ознакомиться с документацией в режи" />
